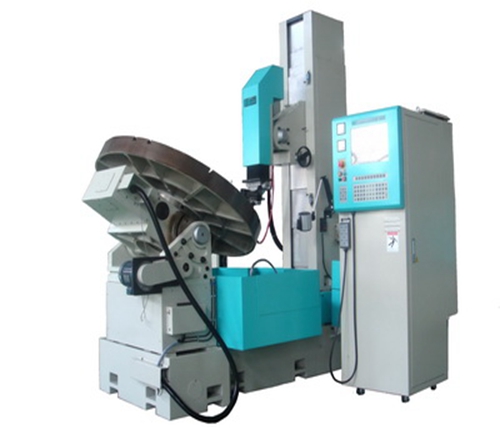

群基CNC火花机型号CNC600T CR6C
- 案例说明
1. Pentium级PC-Based工业用计算机控制器。
2. 对话式人机界面。
3.适合片模、活络模及各种轮胎模具的加工。
4.C轴全闭环设计。
|
名 称 |
单 位 |
CNC600T |
|
X翻转角度 |
度 |
0-90 |
|
X轴行程 |
mm |
— |
|
X1轴行程 |
mm |
70 |
|
Y轴行程 |
mm |
480/700 |
|
Z轴行程 |
mm |
180 |
|
机头行程 |
mm |
890 |
|
转盘尺寸(工作台) |
mm |
1300 |
|
C轴旋转角度 |
度 |
360 |
|
Z轴前/后旋转角度 |
度 |
前40°/后40° |
|
Z轴左/右旋转角度 |
度 |
左30°/右30° |
|
X轴解析度 |
度 |
0.05 |
|
Y轴解析度 |
mm |
0.001 |
|
Z轴解析度 |
mm |
0.001 |
|
C轴解析度 |
度 |
0.001 |
|
C轴控制方式 |
|
全闭环 |
|
W轴解析度 |
度 |
— |
|
电极荷重 |
kg |
40 |
|
工件荷重 |
kg |
2000 |
|
最大工件直径尺寸 |
mm |
1500 |
|
最大工件厚度 |
mm |
500（含治具） |
|
油槽内径尺寸 |
mm |
1264×764×427 |
|
油箱外径尺寸 |
mm |
2450×800×440 |
|
最大油箱容积 |
Litre |
800 |
|
油槽升降距离 |
mm |
— |
|
机器总重（含分度盘） |
kg |
